Zeiss Stemi 508 doc für SMD-Arbeiten mit 0,4 oder 0,63 Vorsatzoptik?

Hallo Leute,

ich möchte ein Stemi 508 bestellen. Ich bin mir nur unschlüssig, welches Vorsatzsystem ich dazubestellen soll.

Wer kann helfen?

Danke im Voraus.

LG

Guten Morgen,

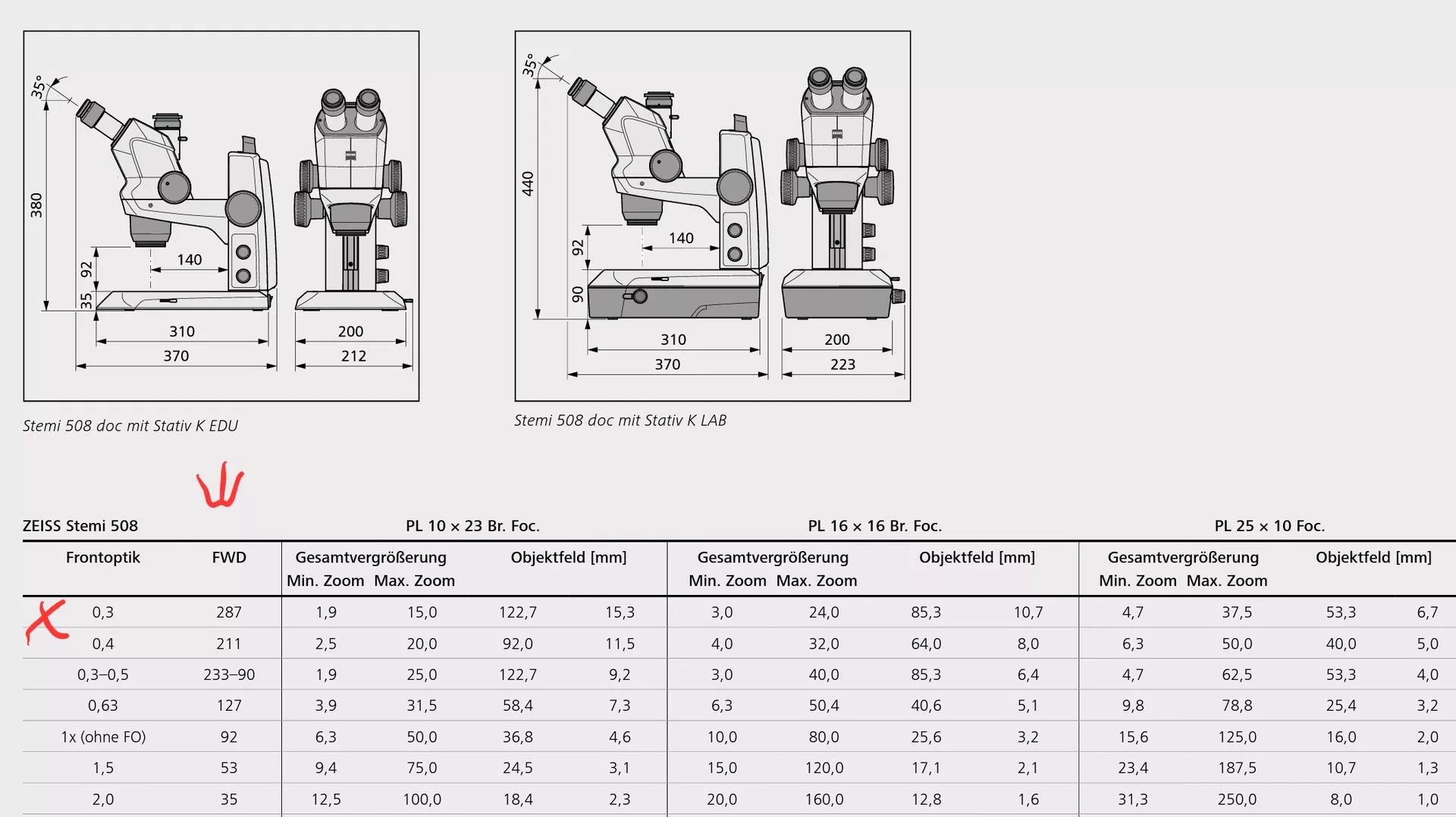

ich möchte damit den Bereich SMD-Löten abdecken. (mangels Kenntnissen kann ich die Frage nach der Größe des Sehfelds noch nicht beantworten, ebenso die Frage nach dem Zoom, der dafür benötigt wird. Das würde mich selbst mal interessieren). Ideal wäre wohl ein Arbeitsabstand von 18cm. 12,7 ist ein bisschen wenig, 21,5 wohl zu viel.

Machmal wird von einer 300fachen Vergrößerung gesprochen. Ich glaube aber nicht, das man das für Laptops, Handys oder für sowas Ähnliches benötigt.

Das zitierte Vario-Vorsatzsystem könnte für dieses Vorhaben kontraproduktiv sein, da es eine Aufbauhöhe von mindestens 6cm hat. Da komme ich mit "den Augen" ja noch höher.

Wären Vorsatzoptiken von Drittherstellern zu empfehlen, falls diese einen Arbeitsabstand von ca. 18cm mit dem 508 möglich machen?

Wem fallen noch Informationen oder Fragen ein, die hilfreich sein könnten?

Mmm)

Zitat von detlef.q

Moin,

ich kenne mich mit dem SMD-Löten nun überhaupt nicht aus. Daher stelle ich mir die Frage, warum der Arbeitsabstand so hoch sein muss?

Du hast in der einen Hand doch den Lötkolben und hälst in der anderen Hand mit einer Pinzette das Bauteil. Dabei greifst du doch schräg in den Arbeitsbereich. Reicht der Platz von 12 cm dabei nicht aus?

Ich denke auch, ein sehr hoher Arbeitsabstand könnte auch kontraproduktiv sein, da der Einblick in die Okulare immer höher liegt. Natürlich könnte man das durch eine höhere Sitzposition ausgleichen.

Gruß Detlef

Alles anzeigen

Moin,

also die 12,7cm könnten ausreichen. Ich mache mir nur Sorgen wegen meines etwas sperrigen Handteils der Heißluftstation (Quick 861DW).

Ich habe erfahren, dass im Lieferumfang des Mikroskopes zwar ein Staubschutzglas enthalten ist. Sobald man aber eine Vorsatzoptik montiert, bietet Zeiss kein passendes Staubschutzglas an, obwohl die Vorsatzoptiken ein entsprechendes Gewinde (wohl M49mm) aufweisen.

Ich hab gesehen, dass Pulch&Lorenz ein entsprechendes 3rd-Party-Staubschutzglas anbietet:

Staubschutzglas für Vorsatzoptik 3/5 | Pulch + Lorenz Mikroskopie

Staubschutzglas für Vorsatzoptik 3/5 - Staubschutzglas zur Befestigung an einer Vorsatzoptik 3 oder Vorsatzoptik 5 Apo. beidseitig M49 x 0,75

pulchlorenz.de

Wäre sowas (NoName) zu empfehlen? Da es ja offenbar keinerlei Vergrößerung oder Verkleinerung bietet, dürfe das Mikroskop damit wohl nicht "durcheinander kommen"? Oder bekommt man so etwas irgendwo günstiger?

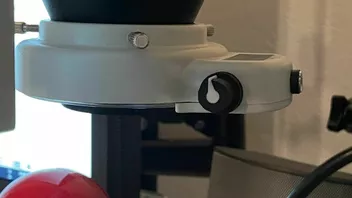

Auch ein Thema wäre Beleuchtung. Die China-Beleuchtungen (Ring) sind wohl nicht so gut in der Ausleuchtung?

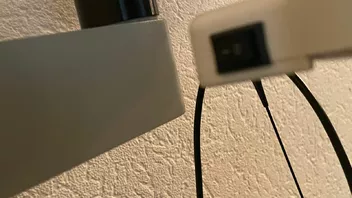

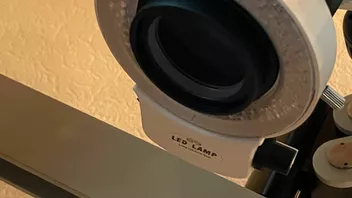

Ich hab heute ein China-Ringlicht in Verbindung mit 12,7cm Arbeitsabstand getestet. Die maximale Helligkeit musste ich herunterregeln, sonst war es zu hell. Das hat mir schonmal Geld gespart. Man sollte nur mal nach China geben, dass lange Anschlusskabel nicht schlecht sind und kurze Anschlusskabel schlecht sind, gerade wenn man sie wegen Gleichstroms schlecht verlängern kann. Ich werde ein richtiges Netzteil kaufen müssen.

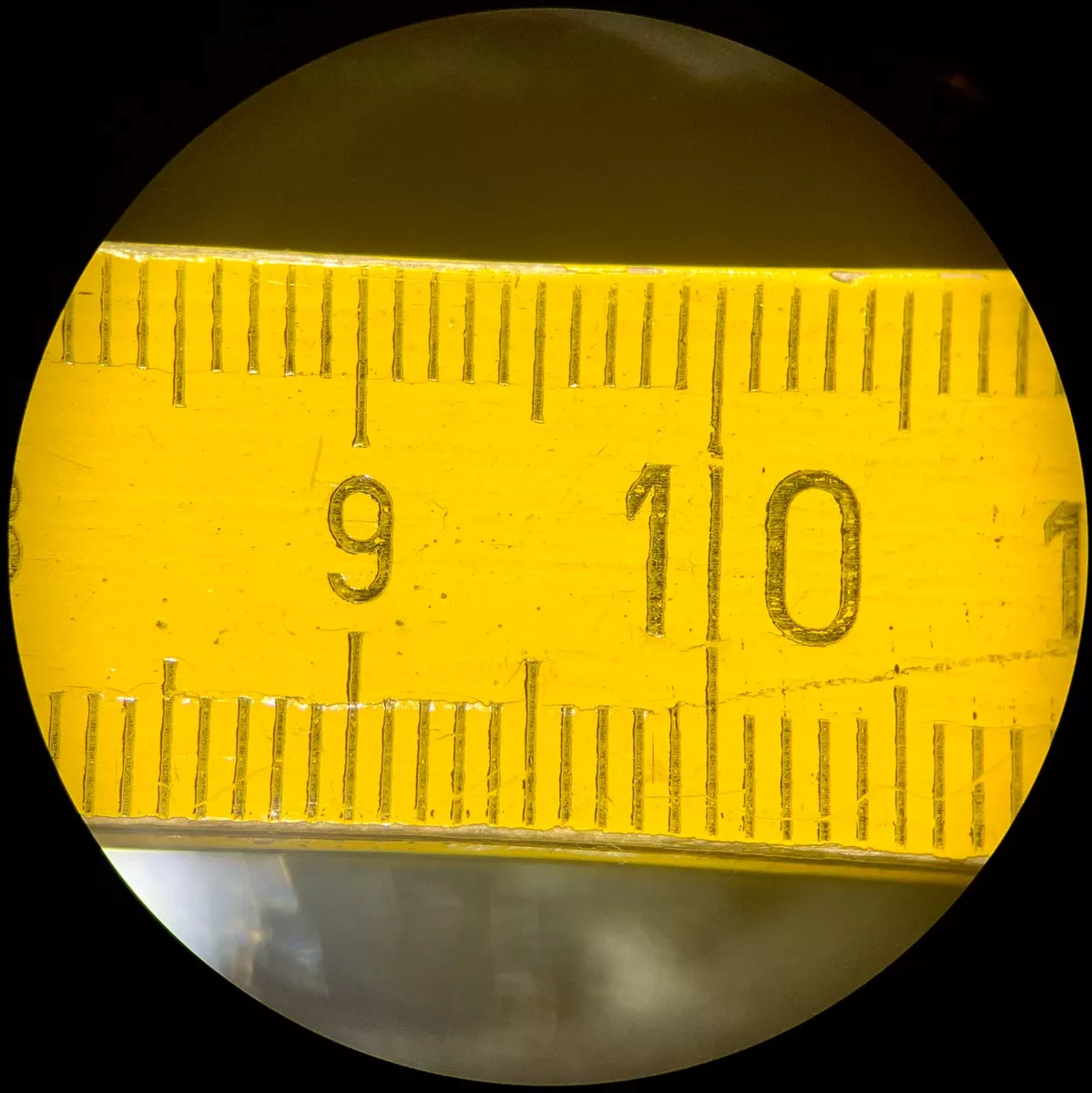

Die Vergrößerung ist voll ok.

Was meine Sitzposition angeht, wäre es schöner, wenn die Okulare noch ein paar cm weiter oben wären. Aber das ist wohl mit dem 508 für mein Vorhaben nicht zu realisieren.

Ich hab noch eine Frage wegen der Vorsatzoptiken-Problematik:

Ich habe die Vorsatzoptik 0,5 provisorisch am Staubschutzglas des Stemi 508 befestigt. Funktioniert einwandfrei. Der Arbeitsabstand ist allerdings niedriger, als normalerweise die 0,5er Vorsatzoptik vorgibt (18,5).

Normalerweise passt wegen der Durchmesser keine Vorsatzoptik vom Stemi 305 an das Stemi 508. Gibt es da Adapterringe im Zubehör?

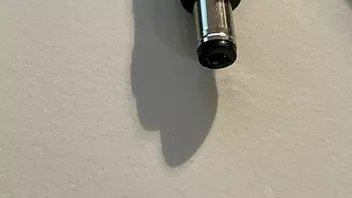

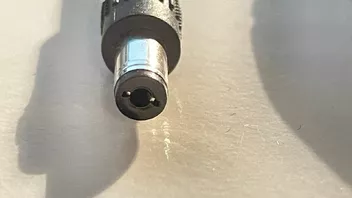

ok danke. Werde mal bei Ebay nach Adapterringen schauen. Brauche was das Netzteil angeht gleichstromseitig einen Winkelstecker. Danke.

Ich hab ein paar Bilder eingefügt.....
