Umbau Zeiss West Kondensor IV FL auf HF/DF für Zeiss Jena

Hallo liebe Forumsbastler,

vor kurzem wurde ich dazu verleitet, einen Epignost 21-Objektivrevolver mit vier HF/DF Auflichtobjektiven mit M30 Gewinde zu erwerben.
Diese Teile möchte ich bestimmungsgemäß an meinem Amplival benutzen, allerdings fehlt ein passender HF/DF-Auflichtkondensor und es gibt angeblich auch keinen.
Nach Erwerb eines Zeiss West Fluo Kondensors IV FL ohne Leuchteneinheit, habe ich mich an den Umbau zu einem HF/DF Auflichtkondensor gemacht.

Zuerst habe ich auf Anraten von Franz die Telanlinsen entfernt (ich hab ein russisches Objektiv, das braucht Telanlinsen, da werde ich noch experimentieren).
Die Zeiss Jena Ringschwalbe ist kleiner als die Zeiss West, allerdings läßt sich die West Außenschwalbe so justieren, daß die Ost Innenschwalbe tadellos paßt.

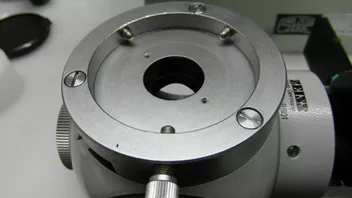

Zeiss West Außenringschwalbe:

Die größere West Innenschwalbe paßt natürlich nicht in die Ost Außenschwalbe am Amplival und ich versuchte, sie auf das Ostmaß abzudrehen.
Leider ist das Teil gehärtet und somit höchstens durch Schleifen zu bearbeiten (aber nicht auf meiner Drehbank!), daher habe ich eine vorhandene Ostschwalbe unten am Tubusteil des Kondensors montiert.

Die Herstellung des elliptischen Ringspiegels habe ich schon an anderer Stelle beschrieben.
Für diesen Ringspiegel mußte ich einen Halter herstellen, der ins Reflektorengehäuse (Reflektorschieber) eingeschoben wird.

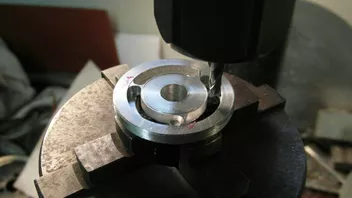

Ringspiegelhalter in Arbeit:

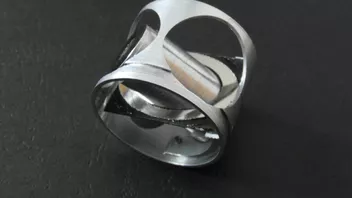

Ringspiegelhalter eingebaut:

Am Reflektorengehäuse mussten die Licht-Ein und Austrittsöffnungen vergrößert werden, um den Ringspiegel auch ausleuchten zu können.

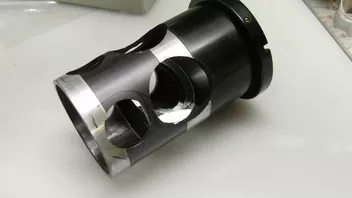

Reflektorengehäuse:

Die Teile wurden provisorisch mit schwarzer Abtönfarbe geschwärzt und dann ein test durchgeführt.

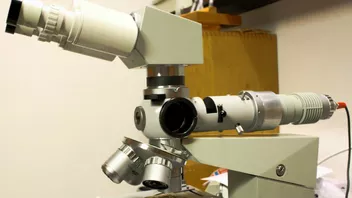

Testanordnung:

Schnell stellte sich heraus, daß von den Kondensorspiegeln der [lexicon='Objektive',''][/lexicon] Licht ins Okular reflektiert wurde.
Ich musste eine Streulichtblende herstellen, die in das Gewinde der Zeiss Jena Innenschwalbe eingeschraubt wird.

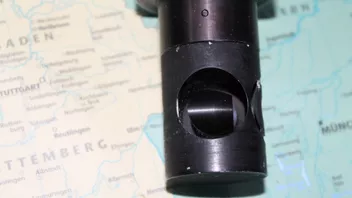

Streulichtblende in Arbeit:

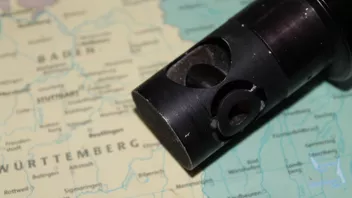

Streulichtblende eingebaut:

Das Ergebnis ist noch immer nicht optimal, leichte Reflexe sind vorhanden. Vielleicht stimmen die Ringspiegelmaße nicht genau aber ich bekomme demnächst die genauen Maße.
Wenn das 'Projekt Dunkelfeld' erledigt ist, kommt der Hellfeldteil dran. Im Reflektorengehäuse ist der Platz dafür ja vorgesehen und am Schluß die passende LED-Einrichtung.

Danke für's Lesen,
Johann

Hallo Rolf, Bernd und Franz

Vielen Dank für eure positiven Rückmeldungen.

Lieber Rolf, so wie Franz mir ein Foto seiner 'Antireflexlösung' versprochen hat, wäre ich auch an einem Foto Deiner Lösung sehr interessiert.
Alle von euch bisher angedachten oder bereits erfolgten Änderungen sind mir sehr willkommen, um nicht das Rad neu erfinden zu müssen.

Liebe Grüße,
Johann

Hallo Bernd und Rolf,

herzlichen Dank für eure Ausführungen und die Fotos, die ich sicher nutzbringend verwenden werde.

Ich habe mir auch vorher überlegt, die Öffnungen für den Ringspiegel mit dem Wohlhaupter zu vergrößern.
Da aber ohnehin diametral angeordnete Bohrungen vorhanden waren, habe ich unter Zuhilfenahme von passend gefertigten Futterteilen (wie auf einem der vorigen Bilder ersichtlich) die Arbeit mit der Drehbank durchgeführt.
Meinen Wohlhaupter habe ich wohl nur zum Anschauen

Liebe Grüße,
Johann

Ich bin vielleicht etwas begriffstützig aber ich habe ein 'Tauchrohr' das in die dreiarmige Spinne integriert ist und bis knapp Unterrand des Ringspiegels reicht. Soll auch von oben bis zum Ringspiegelrand ein Tauchrohr vorhanden sein?

Ich habe übrigens die Originalmaße des Ringspiegels von Kay Hoerster bekommen.
Die Außenmaße sind gleich wie beim Epignost für Einzelschlitten aber der Innendurchmesser beträgt nur 17mm in der Breite im Gegensatz zu meinem Ringspiegel der 19mm hat. Wahrscheinlich werde ich einfach noch einen Spiegel fräsen.

Liebe Grüße,
Johann

Eine sehr unkonventionelle Lösung, Bernd

ich finde sie aber so interessant, daß ich sie ausprobieren werde.
Leider wird die Beleuchtungseinrichtung trotzdem gebraucht, da sie für Auflicht HF notwendig ist.

Liebe Grüße,
Johann

Die Reflexe sind weg.

Dank eurer hilfreichen Tips funktioniert Dunkelfeld jetzt, wobei ich noch nichteinmal alle vorgeschlagenen Änderungen durchgeführt habe, sondern nur ein Blendrohr(Tauchrohr) einsetzen musste. Die dreiarmige Spinne ist jetzt auch nicht mehr nötig (war eine unnütze Arbeit). Es fehlt nur noch die Schwärzung aller Teile.

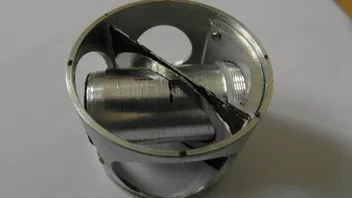

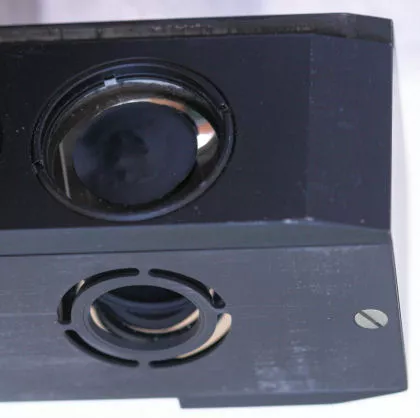

Das Ringspiegelsystem wird einfach in den Reflektorschieber eingeschoben,

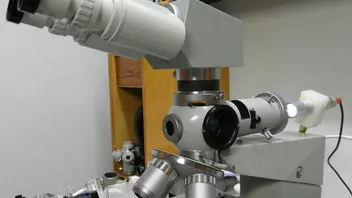

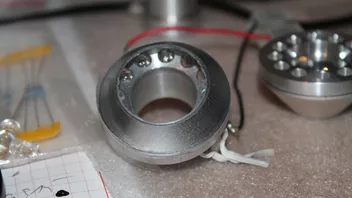

Die LED-Beleuchtungseinrichtung wurde aus einer alten Zeiss Jena Köhlerleuchte hergestellt und wird mit der übriggebliebenen Zeiss West Ringschwalbe an den Fluo angekoppelt.
Eventuell schmeiß ich noch sämtliche Filter, die im Kondensor sind, raus. Stören tun sie aber bis jetzt nicht.

Viele Grüße,
Johann

Zitat von ephestia

Bei Deinem Dunkelfeld fehlt dann natürlich ein Sektor - dort wo der Ringspiegel vom Blendenrohr abgedeckt wird.

Hallo Rolf,

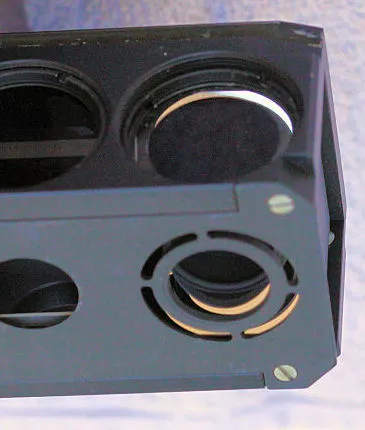

Kay Hörster hat mir ein Bild des Ringspiegels für das Epignost21 geschickt.

Vielleicht werde ich die untere Bohrung auch ausführen, die mittlere laß ich besser weg, damit das Blendrohr zu bleibt.
Oder ich schneide es im unteren Teil ab, daß es wie bei Dir nur mit den Ecken in den Spiegel ragt.

Viele Grüße,
Johann
