Interphako mit anderen Keilen. Geht denn das überhaupt?

Hallo Foristen,

manche Einrichtungen funktionieren nur mit exakt abgestimmten Baugruppen. Diese sind mit Nummern gekennzeichnet und es sollte darauf geachtet werden, daß diese zusammenbleiben. So ist auch das Interferometer vom Interphako-Kopf mit einer Nummer gekennzeichnet. Die zugehörigen Schieber für Shearing und Interphako haben dieselbe Nummer und die verbauten Glaskeile stammen aus derselben Schmelze.
Verwendet man einen Schieber, der nicht zum Interferometer passt, kommt es zu keiner Interferenz.
Durch einen Zufall konnte ich zwar zu einem Glaskeil-Paar aus einem baugleichen Interphako-Schieber kommen, die Frage dabei war, ob diese Glaskeile funktionieren können, wenn man sie in den Strahlengan des Interferometers bringt.

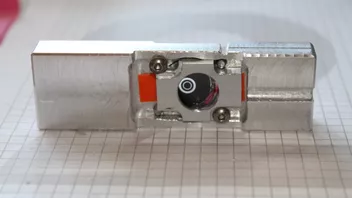

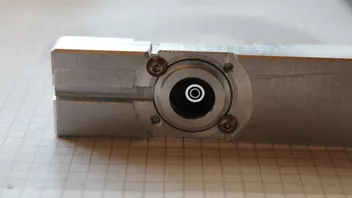

Um das herauszubekommen, habe ich einen Versuchsschieber angefertigt. Die runden Glaskeile wurden dabei derartig gefasst, daß man sie von außen jeweils verdrehen und verschieben kann.

Was auf dem ersten Blick nun nach einem Provisorium aussieht, mehr sollte es auch nicht sein, funktioniert aber tatsächlich:

Viele Grüße
Bernd

Hallo Franz,

es war schon mit viel Probiererei und Frickelei verbunden, bis von ein paar Streifen ein bunter Regenbogen wurde, den man zum Schluß derart aufspreizen konnte, daß der Bildhintergrund in einer Interferenzfarbe homogen erscheint.
Auch wenn die IF-Zahlen noch nicht ganz gleich sein sollten, ist es immer noch besser als ein schieberloser Interphako-Kopf. Da soll es mir auch recht sein, daß die Prismen dazu etwas aus der Kehre stehen müssen.

VG
Bernd

Hallo Franz,

die Freude liegt ganz auf meiner Seite. Ich denke nur daran wie ich mit einem Interphakokopf ohne Interpahkoschieber da stand wie der Ochs vor dem Berg, weil ich damit auch gerne damit Interphako machen wollte. Und es wurden auch von allen Seiten die Aussichten als äußerst gering dargestellt, das in Eigenregie zu realisieren. Es muß alles aus der gleichen Schmeze kommen, die Nummern müssen übereinstimmen, die Nanometer wurden mir vorgerechnet und und und...
Das ist ja auch alles vollkommen richtig, wenn es 100% stimmen muß und die Mittelpunkte der runden Glaskeile in einem Punkt fluchten sollen.
Woher solche Keile nehmen und nicht stehlen?
Und wer sagt mir denn, daß der Interphako für 4000 Euro besser funktioniert?

VG
Bernd

Hallo Johannes,

aber sicher doch:
Interphako
Auf Seite 8 ist der Strahlengang mit seinen Komponenten dargestellt.

VG
Bernd

Hallo Rolf,

so hoch ist das Niveau auch wieder nicht. Wenn man einen Tisch hat, der kippeln kann, dessen Oberfläche aber in der Waage stehen soll, kann man die Unebenheiten des Fußbodens oder unterschiedliche Längen der Tischbeine doch auch mit Keilen ausgleichen. Die Drehbank, mit der ich immer deine Polken gedreht habe, muß schließlich auch austariert sein.
Dei beiden Glaskeile habe ich ja anfangs auch zentrisch angeordnet und dabei in alle Richtungen gedreht, aber die Glasstärke war eben zu dünn für eine Interferenz, bei der es auf wenige µm ankommt. Und ich habe auch keinen Zugriff auf ein Magazin, wo ich mir die idealen Keile noch aussuchen kann. Außerdem mache ich das auch nicht für irgendwelche Puristen, auch nicht für viel Geld, sondern für die eigene Forschung, bei der ich durch dieses Projekt jede Menge an neuen Erfahrungen sammeln konnte. In diesem Forum berichte ich darüber, es wird ja auch seitens des Forenbetreibers gerne gesehen und geschätzt, anders als in gewissen anderen Foren, wo man sich solche Mühen buchstäblich sparen kann.

VG
Bernd
