Reparatur an Mikroskopen: Das Interferometer am Interphako der Mikroval-Serie (CZJ)

Guten Abend Foristen,

die folgende Bildserie zeigt die Überholung des Interferometerbrücke vom Interphako-Kopf passend zur Mikroval-Serie. Da das Fett im Laufe der Jahre verharzt ist und die Stellmechanik schwergängig wurde, bedurfte es der Zerlegung dieser Einheit, um Folgeschäden am den Ritzeln mit den feinen Verzahnungen zu vermeiden.

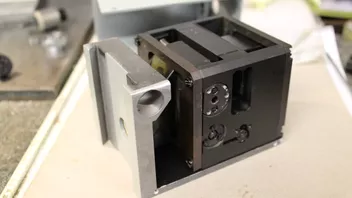

Das Mach-Zehnder-Interferometer.

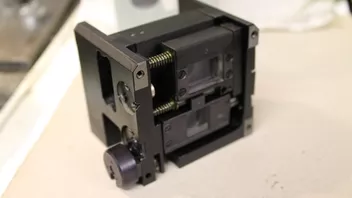

Das Innenleben unter der Haube.

Abbau der Strahlenteiler vom Grundrahmen.

Der Phasenschieber und Kompensationskeil für die Interferenzen.

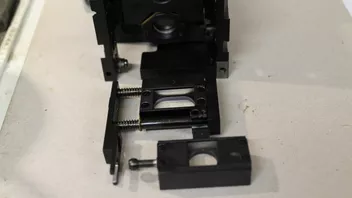

Phasenschieber u. Kompensationskeil im ausgebauten Zustand nach Entfernung der Lagerungen.

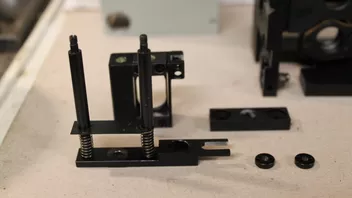

Stangenführung für den Phasenschieber.

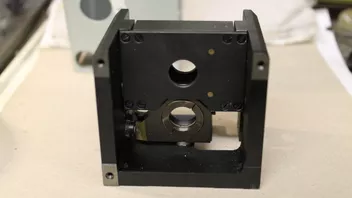

Der Schacht für den Drehkeil-Schieber und den schwenkbaren Kompensationskeil.

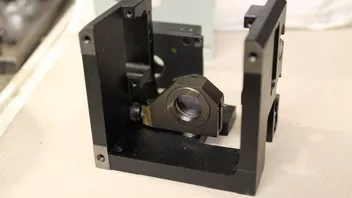

Der schwenbare Kompensationskeil mit Exzenterantrieb.

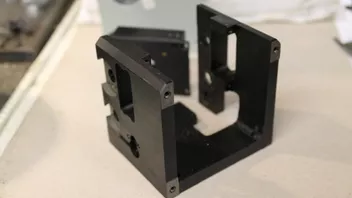

Der Grundrahmen.

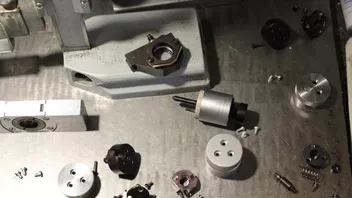

Die Kleinteile.

Also alles kein Hexenwerk.

Viele Grüße
Bernd

Keilpaar mit Luftspalt.

Beim Shearing-Schieber werden die Keile um die optische Achse verdreht.

Eigentlich alle bis auf die Strahlenteiler.

Ja, das kann mitunter vorkommen.

Sag mal, ich sehe dich jetzt nebenbei schon tagelang an diesem Thread kleben. Darf man fragen warum? Du lernst ihn doch wohl nicht auswendig, oder? So faszinierend kann das wohl auch nicht sein.

Also stören tut es mich nicht, hat mich nur mal so interessiert. Wenn es weiterhilft, bitteschön!

Was heißt einen Interphako-Kopf ohne Interferometer? Etwa die Brücke, in die man das Interferometer oder den Blendenrevolver für den universalen Phasenkontrast einsetzen kann?

Einzelne Komponenten zu bekommen ist natürlich immer schwierig. Und oftmals ist es bei den angebotenen Sets immer dasselbe, was fehlt.

Ein Interferometer selber zu bauen ist eben ein hohes um nicht zu sagen ein Ziel, das nicht zu erreichen geht. Die Komponenten müssen eben aufeinander abgestimmt sein und die Toleranz ist sehr gering. Hinzu kommt die aufwändige Justage.

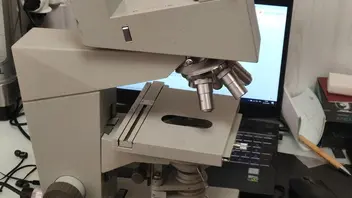

Danke für das Foto. Das Stativ mit dem Objektivrevolver scheint ein Amplival zu sein mit 160er Optik.

Was steht denn auf der Frontseite der Brücke? 2x oder 1,25X ?

So sieht man leider nichts, da das Interferometer den Strahlengang zweimal umlenkt, daher der Versatz zwischen Eingang und Ausgang.

Ist denn beim Zubehör der Spaltblendenkondensor und der Ringblendenrevolver dabei, den man für Interphako auch noch benötigt?

Aber bevor die Brücke weggeworfen wird, nehme ich sie gerne.

Das ist tatsächlich die Brücke für die Endlich-Optik.

Den Versatz kann man auch mit zwei Umlenkspiegeln erzeugen. Man hat dann die Brennebene in der Nähe des hinteren Lichtaustritts.

Hier wäre übrigens Lesestoff über improvisierte Aufbauten:

Thema

Mikroval-Fortschritte und Weißlicht-Interferenzen am Interphako-Kopf

Hallo zusammen,

nun habe ich nach Euren Hilfestellungen und Anleitungen zu meiner Interphako-Brücke lang nichts hören lassen - die Mühlen mahlen sehr langsam, aber immerhin stehen sie nicht, man findet nur leider so wenig Frei-Zeit

So möchte ich erstens den Fortschritt teilen anhand von Epithelzellen - ich weiß da ist noch einiges(!) schief aber im Vergleich zu meinem letzten Post sind nun doch Grundzüge erkennbar. Bisher jedoch nur Shearing mit Spaltblende - differentielle und totale…

vonsth

15. Juli 2022 um 15:46

Ich nehme mal an, daß du mit den Kompensatoren die Glaskeile meinst. Auch dazu noch etwas Lesestoff, wenn auch nach ziemlich genau 10 Jahren nicht mehr ganz aktuell.

Beitrag

RE: Interphako mit anderen Keilen. Geht denn das überhaupt?

Hallo Franz,

die Freude liegt ganz auf meiner Seite. Ich denke nur daran wie ich mit einem Interphakokopf ohne Interpahkoschieber da stand wie der Ochs vor dem Berg, weil ich damit auch gerne damit Interphako machen wollte. Und es wurden auch von allen Seiten die Aussichten als äußerst gering dargestellt, das in Eigenregie zu realisieren. Es muß alles aus der gleichen Schmeze kommen, die Nummern müssen übereinstimmen, die Nanometer wurden mir vorgerechnet und und und...
Das ist ja auch alles…

Nomarski

6. Juni 2015 um 12:37

Der Übersetzer scheint zu funktionieren.

Ich hatte es mal mit planparallelen Platten probiert. Die waren sogar so gleich, daß Interferenzstreifen zu sehen waren. Die Streifen müssen aber so weit gedehnt werden können, daß man nur eine Farbe davon sieht. Dazu will man ja noch die Farbe einstellen können. Das passiert über den Glaskeil, der über die Mikrometerschraube bewegt wird. Dieser Verlauf lässt sich nur kompensieren über einen weiteren Glaskeil, der die gleiche Steigung hat. Und das lässt sich über ein Drehkeilpaar bewirken, das sich verstellen lässt vom Keil bis zur planparallelen Platte. Hinzu kommt noch die Stellmechanik, um horizontale und vertikale Kippfehler auszugleichen.

Hallo Wassili,

bei 45° kann man aber schon eher von einem Prisma als von einem Keil sprechen. Der Keilwinkel ist recht flach. Wie genau muss die Angabe denn sein?
