Eine der empfindlichsten Stellen an den Mikroskopen, denen man besondere
Aufmerksamkeit widmen sollte, sind die Irisblenden. Die Lamellen sollen
zwar trocken sein, aber man trifft doch immer wieder Kondensoren an,
bei denen sie verharzt sind und aneinanderkleben. Gewalt über die
Stellmechanik von außen führen schnell zu Schäden, so daß man diesen
vorbeugt, indem man rechtzeitig reagiert und die Lamellen vom verharzten
Fett bzw. Öl befreit.

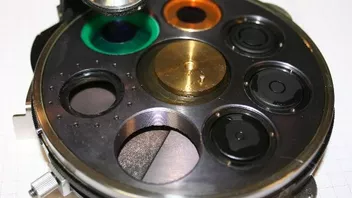

Hier ein 0,9er PH-Kondensor mit abgenommer Deckplatte. Der Aufbau der
anderen PH-Kondensor-Varianten ist bezüglich der Blendenmechanik
identisch.

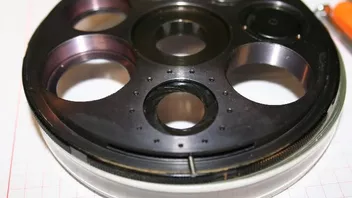

Nach dem Ausbau aus dem Gehäuse, dazu die mittlere Schraube im Boden
herausdrehen und darauf achten, daß die Rastkugel nicht verloren geht,
kann der Stellring abgenommen werden. Die Hebelschraube für den
Lamellen-Steuering kann nun herausgeschraubt werden.

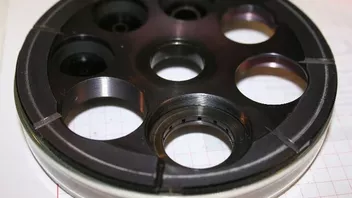

Als nächstes ist die Schlizmutter auf der Unterseite des Revolvertellers
herauszudrehen. Zuvor ist aber unbedingt die Sicherungsmadenschraube zu
lösen!

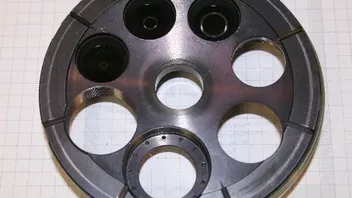

Danach kommt auch schon der Steuerring zum Vorschein, den man nun vorsichtig entnehmen kann.

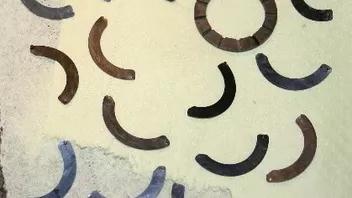

Die Irislamellen müssen nun mit besonderer Sorgfalt behandelt werden, da sie gegen Beschädigungen sehr empfindlich sind.
Wenn diese nun ausgebaut sind, kann der Bereich mit Wachbenzin gereinigt werden.
Auch die Lamellen sind vorsichtig von Belägen und Anhaftungen zu befreien, bevor sie wieder eingesetzt werden.

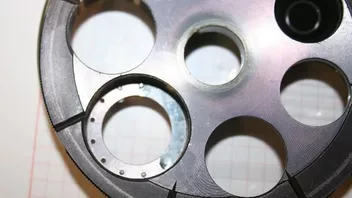

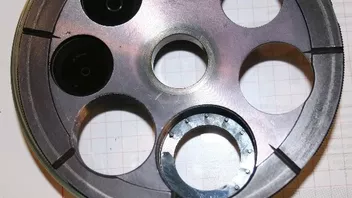

Die erste Lamelle läßt sich meist noch ohne Probleme einsetzen.

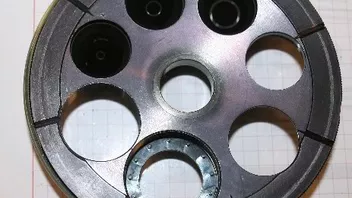

Bis zur 8. Lamelle treten auch noch keine sonderlichen Schwierigkeiten
auf. Aber es sind insgesamt 13 Lamellen, die eingetzt werden müssen,
dazu bedarf es einiges an Fingerspitzengefühl. Ist das geschafft, kann
der Steuerring wieder eingesetzt werden, die Orientierung ist dabei zu
beachten und die Schlitzmutter wird eingeschraubt und wieder über die
Madenschraube gesichert. Auch dabei ist darauf zu achten, daß ein
gewisses Spiel zwischen dem Steuerring und der Schlitzmutter eingehalten
wird, da sonst der Ring zu schwergängig läuft und die Hebelschraube
unnötig belastet wird.
Viele Grüße
Bernd
