Leica DMLM/DMLB Fokustrieb

Hallo zusammen,

ich habe kürzlich ein Leica DMLM erstanden. Wie bei diesen Mikroskopen offenbar häufiger vorkommt, sind sowohl die Fokuswiderstandseinstellung als auch der obere Fokusanschlag durch verharztes Schmierfett festgegangen.

Ich habe bereits den Großteil des Z-Triebs und der Feinfokusmechanik zerlegt, komme aber nicht weiter, weil ich die Grobfokusräder nicht abbekomme. Es scheint sich nicht um eine einfache Befestigung mittels Madenschraube zu handeln.

Hat jemand Erfahrung mit diesem Modell oder weiß, wie sich die Grobfokusräder korrekt entfernen lassen?

Vielen Dank!

Anbei einige Bilder.

Die Madenschraube am rechten Fokustrieb ist bereits entfernt. Sie realisiert zusammen mit einer Feder und einer Stahlkugel die Rastpositionen der 1µm und 4µm Feinfokussierung.

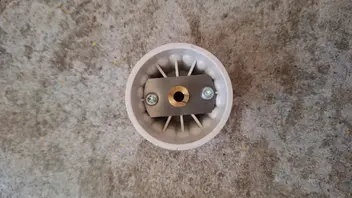

Wenn ich durch die schmale Aussparung im Fokusrad leuchte, sehe ich eine silberfarbene Metallplatte, die ähnlich wie auf dem Bild des Feinfokusrads am Grobfokusrad befestigt zu sein scheint.

Am linken Fokustrieb sind die Zahnräder der Feinfokussierung sichtbar. Den Messingring habe ich bereits entfernt. Die Zahnräder lassen sich jedoch nicht entnehmen, da das oberste Kunststoffzahnrad am Grobfokusrad hängen bleibt.

Auf der Rückseite im Netzteilgehäuse und auf der Unterseite beim Durchlichtpfad sind keine zugänglichen Befestigungspunkte.

Ja, die drei Schrauben hatte ich bereits entfernt und den Ring abgenommen. Wie gesagt konnte ich die Zahnräder anschließend jedoch nicht entnehmen und habe auch keine weiteren Ansatzpunkte für die Demontage gefunden.

Ich habe bereits versucht, mit Gabelschlüsseln anzusetzen. Das Kontern ist allerdings schwierig: Das Fokusrad auf der selben Seite rutscht relativ schnell durch. Wenn ich das gegenüberliegende Rad festhalte, rutscht mir eher die Hand ab, bevor sich mechanisch irgendetwas bewegt.

Die schwarzen Knöpfe hinter den Fokusrädern sind die Einstellräder für den oberen Fokusanschlag bzw. die Gängigkeit des Fokustriebs.

Die komplette Tischführung ist bereits entfernt.

Für mich sieht es so aus, als wären die Grobtriebknöpfe von der gegenüberliegenden Seite verschraubt oder anderweitig befestigt.

Außerdem habe ich das Servicehandbuch eines Leica DM2700 gefunden. Die Konstruktion der Fokuseinrichtung scheint grundsätzlich sehr ähnlich zu sein.

Dann werde ich das noch einmal versuchen. Danke!

Der Großteil der Kleinteile ist bereits ausgebaut. Hinter dem rechten Fokusknopf befindet sich noch die Spiralfeder, die etwas empfindlich ist.

Bei der Demontage bin ich bislang leider noch nicht weitergekommen. Ich werde versuchen das verharzte Fett mit Isopropanol aufzuweichen.

Endlich geschafft!

Ich habe einen Teil des verharzten Fettes mit Lösungsmitteln aufgeweicht. Danach ließ sich der Getriebeknopf mit einem Gurtschlüssel kontern und die Mutter mit einem Gabelschlüssel lösen.

Doch, das Mikroskop ist wieder vollständig zusammengebaut und der Fokustrieb voll funktionsfähig.

Das nächste Projekt ist die Umrüstung auf LED, da ich eine möglichst konstante Farbtemperatur haben möchte und keine ND Filter verwenden will. Die optischen Elemente des ursprünglichen Lampenhauses habe ich bereits charakterisiert. Derzeit suche ich nach einer geeigneten SMD LED, die meine Anforderungen hinsichtlich Spektralverteilung und emittierender Fläche erfüllt.

Sobald das optische und mechanische Design steht, wird das ursprüngliche Halogennetzteil durch einen passende LED Treiber ersetzt.
