Zeiss Kondensor Reparieren

Also (ich mal wieder )

Gleich vorweg, er war schon beim Kauf verkantet, die phasenkontrast Ringe lassen sich ohne Probleme nach links und rechts bewegen. Rauf und runter aber keinen mm. Nun das war kein Problem da es gepasst hat. Blöderweise hat mein 5 jähriger da wohl herumgedreht. Irgendwas muss passiert sein, jedenfalls passt die Höhe jetzt nicht mehr. Die schraube läuft ins Leere (wie am Anfang schon) ich habe versucht mit Wärme das Fett weich zu bekommen, keine chance. Ich vermute ich komme um das Öffnen nicht herum. Kann ich das gefahrlos machen?

Zitat von Nomarski

Was soll in dem Kondensor nun rauf und runter bewegt werden?

Wenn du ihn öffnest, kann ich ggf. was innen los ist. Aber dann bitte nicht solche Wackelfotos machen, auf denen man nichts richtig erkennt.

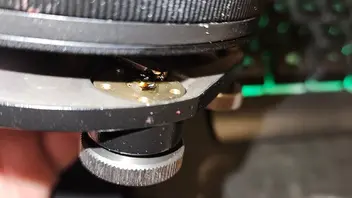

Die phasenkontrast blende, also der Ring. Er überlappt nicht müsste runter. Die zwei Schrauben, die rechte sollte ihn rauf und runter bewegen, die geht nicht. Die andere bewegt ihn nach rechts und links.

Zitat von Nomarski

Jetzt weiß ich, was du mit rauf und runter meinst. Also Zentrierung in X-Richtung.

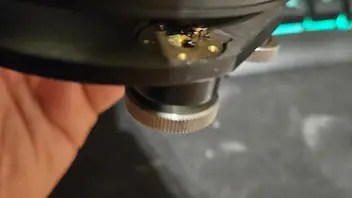

Im günstigeren Fall ist etwas verharzt und muß wieder gängig gemacht werden. Im schlechteren Fall ist etwas kaputt. Um das zu klären, muß man sich eben anschauen wie diese Schraube auf das Blendenkarussell wirkt. Also diese hier lässt sich nicht bewegen

Oben sind 3 Schrauben, Kreuz. Kann ich die gefahrlos lösen? Von dem Problem der verharzung habe ich schon gehört

Zitat von Nomarski

Wenn es die Schrauben für die Abdeckung zum Innenleben sind, sollte nichts passieren.

Hoffentlich sind sie das

Zitat von Nomarski

Wenn es die Schrauben für die Abdeckung zum Innenleben sind, sollte nichts passieren.

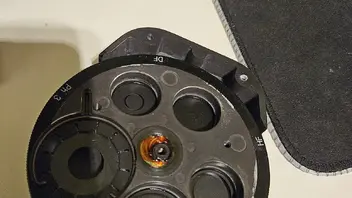

Das ist es oder? Verklebt

Zitat von Nomarski

Scheint so. Man sieht das Karussel mit den verschiedenen Blenden. Es sitzt auf einer Achse, von der man es abziehen kann. Aber Vorsicht, darunter könnte eine gefederte Rastkugel sitzen, die rausfallen kann. Zur Sicherheit eine Wanne unterstellen, um sich die Sucherei hinterher zu sparen.

Wie bekomme ich das sauber

Zitat von Nomarski

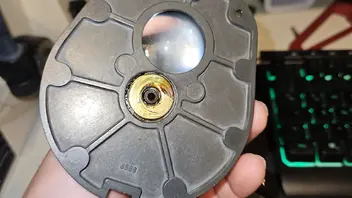

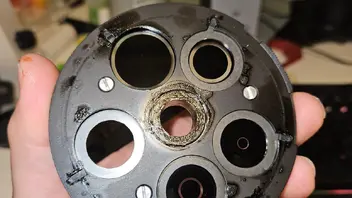

Jetzt noch ein Foto bei abgenommenen Karussell und von dessen Unterseite.

Zitat von Nomarski

Mit Reinigungsbenzin. Am besten alles auseinanderbauen, altes Fett entfernen und wieder zusammenbauen mit frischen Fett. Was festgebacken ist, kann man mit Kriechl anlösen.

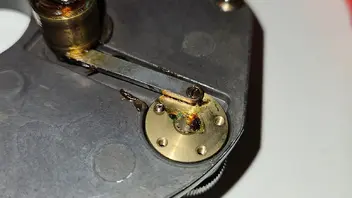

Man sieht, daß die Achse exzentrisch gelagert ist. Die Bewegung über die Koppelstange bewirkt die Verstellung in Y-Richtung.

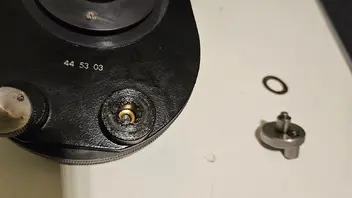

Die Kugel in der Schraube sitzt dort außermittig, so daß das Drehen die Verstellung in X-Richtung bewirkt.

Man sieht daneben eine kleine Senkschraube, die wohl die Klemmung bewirkt für die Verstellschraube. Diese etwas lösen.

Oje, noch weiter zerlegen Ich schau mal

Zitat von Nomarski

Ja nun, willst du, daß der Kondensor wieder funktioniert oder nicht?

Natürlich, allerdings hab ich nicht mal einen Schraubenzieher der so fein ist. Ich schau in der Garage

Zitat von Nomarski

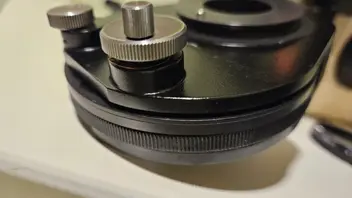

Mit dem würde ich erstmal die Schraube an der Koppelstange herausdrehen. Dann sieht man, ob der Schwergang aus der Stellschraube oder aus der Exzenterachse kommt.

Der Mechanismus ging die ganze Zeit. Die schraube hat keinen Kontakt dazu. Jetzt hat sich die koppelstange von der schraube gelöst. Keine Ahnung wie, gebrochen ist nichts. Ich lasse es für heute gut sein. Dankr
