Olympus Netzteil für BH-2 mit 6V/20W-Lampe

  • Hallo allerseits,


    nachdem die Netzteile für das Olympus BH-2 bereits am Wickel hatte, zeige ich noch ein Netzteil in der Version für die 6V/20W-Halogenlampen in einer kurzen Fotostrecke:



    Das Besondere daran ist zunächst, daß dieses Netzteil für den Betrieb am 100V bzw. am 115V-Netz ausgelegt ist:



    Das Anlegen einer bei uns üblichen Netzspannung von 230V wäre für dieses Gerät sehr fatal, deswegen muß dazu ein entsprechender Vorschalttransformator verwendet werden.

    Zwar gibt es Geräte, die sich umschalten lassen, aber in diesem Fall hat der Transformator für die Niederspannung nur eine Primärwicklung für den 100/115V-Betrieb.
    Der Umschalter ist von der Bodenseite zugänglich.



    Die Lampe an sich ist diesmal nicht in einem externen Lampenhaus untergebracht, sondern auf einem Sockel zum Anstecken.

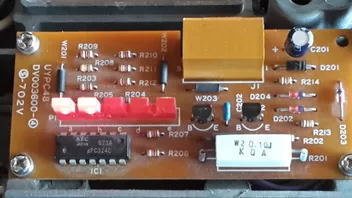

    Auf der vorderen Steuerplatine ist eine LED-Kette zur Anzeige der Lampenspannung und dessen Regelung untergebracht.

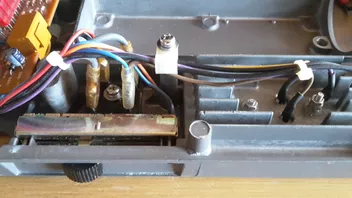

    Wo die Kabel etwas dicker sind, fließt meistens auch mehr Strom. Die Sekundärspannung des Transformators wird zunächst einem Brückengleichrichter zugeführt,
    denn zumindestens die LED-Spannungsanzeige benötigt eine Gleichspannung. Das Dimmen der Lampenspannung erfolgt über einen Längstransistor. Da dieser dabei Wärme entwickelt, ist er an der Bodenplatte befestigt, die für ihn gleichzeitig als Kühlkörper dient. Das Transistorgehäuse muß jedoch elektisch mit einer Glimmerplatte von der Bodenplatte, die gleichzeitig mit der Erde verbunden ist, isoliert sein.


    VG
    Bernd
