Frage zum Phasenkontrastkondensor vom Zeiss Standard Junior

Hallo Foristen,

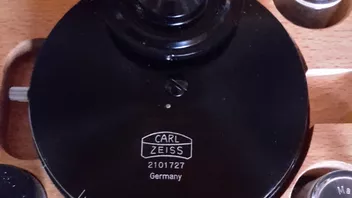

für das Standard Junior von Zeiss gibt es einen Kondensor für Phasenkontrast mit Steckanschluß:

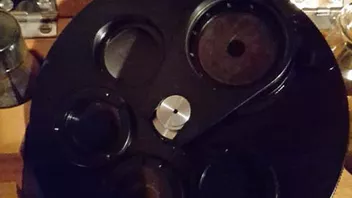

Dieser Kondensor ist wie man das von den Phasenkontrastkondensoren so kennt mit einer Irisblende und drei Phasenblenden ausgestattet, für Ph1, Ph2 und Ph3.

Es ist jedoch noch ein weiterer Platz vorhanden, der nicht bestückt ist. Was fehlt dort? Eine Dunkelfeldblende?

VG
Bernd

Hallo Klaus,

hast du den fehlenden Blendeneinsatz schon einmal gesehen oder sogar zufällig ein Foto davon?

VG
Bernd

Hallo Klaus,

ich war aber schon davon ausgegangen, daß du einen ausreichenden Vorrat an Blenden in deinem Silo hast.
Dann muß ich eben wie schon so oft selbst etwas anfertigen.

VG
Bernd

Lieber Gunther,

das ist richtig, so manchen Phasenkondensor habe ich durch Auffüllen der Leerstellen erweitert, um Kontrastverfahren wie auch Rheinberg u.v.a. zu ermöglichen.
Bei PH-Kondensoren für die größeren Mikroskope waren diese Leerstellen aber für bestimmte Zwecke vorgesehen, wie man sie auch bereits angetroffen hat. Da wären z.B. die Pol-Phasenblenden für die Überlagerung von Phasenkontrast mit Fluoreszenz. Oder eben die DIC-Prismen. Daher bezog sich meine Frage darauf, für wecken Zweck wohl die Leerstelle bei dem gezeigten Phasenkondensor für das Standard Junior vorgesehen sein mag.

VG
Bernd

Hallo Jon,

dieser Kondensor passt mit der Zwischenhülse sowohl am Standard Junior als auch an den Planktonmikrospen, wo sich dieser sogar über den Kondensorträger noch zentrieren und somit auch köhlern läßt. Wegen der langen Schnittweite hat man ihn sogar noch an den grauen Planktonmikroskopen gerne eingesetzt. Die Betätigung der Aperturblende geht aber dennoch am Junior montiert mit etwas "Fingerspitzengefühl", ohne ihn deswegen zur Seite gedreht anbauen zu müssen.
Wegen der Apertur von 0,7 bleibt oberhalb der PH3-Blende eben nicht mehr allzuviel Spielraum für Dunkelfelderweiterungen.

VG
Bernd

Zitat von Ursinus

Lieber Bernd,

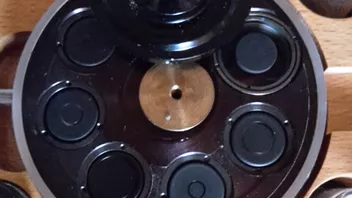

ich wundere mich ein bißchen über Deine Frage! Die Phako-Kondensoren von Zeiss haben doch alle Leerstellen - die mit Ringschwalbe für die größeren Mikroskope sogar drei.

Und ich wundere mich jetzt auch:

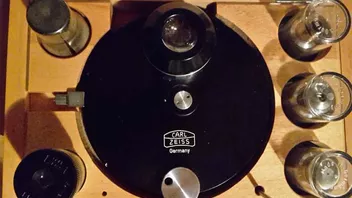

Ein IIIZ/6.

Wie kommt das denn?

VG
Bernd

Hallo Klaus,

ganz so ist es nun auch nicht. Es gibt schon noch verschiedene Filterscheiben.

VG
Bernd

Hallo,

Zitat von Klaus Herrmann

Die 3 PH-Varianten sind identisch, aber unterschiedlich bestückt, haben aber immer 3 Leerstellen. Ich habe den mit der Klapplinse 0,9noch zusätzlich mit DF-Blende versehen

Die Inko-Kondensoren gibt es nur mit den Aperturen 1,4 und 0,63. Dementsprechend müssen sie mit den passenden Phasenblenden und Prismen bestückt sein, damit die Kontraste auch funktionieren. Den 0,9er Kondensor, auch bekannt unter der Bezeichnung IIZ, gibt es nicht als Inko-Kondensor. Er lässt sich zwar mit weiteren DF-Blenden bestücken, aber ich habe noch keinen 0,9er Kondensor gesehen, der bereits werksseitig mit einer DF-Blende bestückt war. In den Druckschriften und Handbüchern habe ich bislang noch keinen Hinweis finden können.

VG
Bernd
