Reparatur an Mikroskopen: Der Tischtrieb am Laboval 4 von CZJ

Guten Abend Foristen,

folgende Bildserie zeigt die Überholung des Tischtriebes an einem [lexicon='Laboval 4',''][/lexicon] von [lexicon='CZJ',''][/lexicon]. Grund der Überholung: rutschender Grobtrieb.
Das Getriebe wurde zunächst aus dem Stativ ausgebaut und in seine Einzelteile zerlegt. Es folgt der Wiederzusammenbau:

Das Getriebe in seinen Einzelteilen.

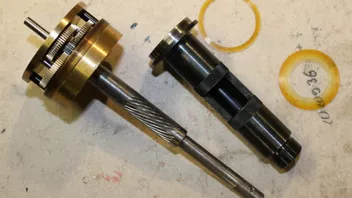

Zusammengebautes Uhrwerk für die Übersetzung von Fein- auf Grobtrieb.

Die Grobtriebbremse.

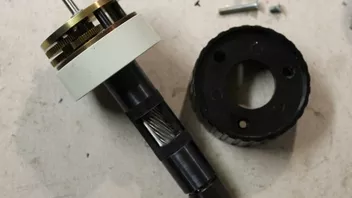

Montage des rechten Grobtriebknopfes.

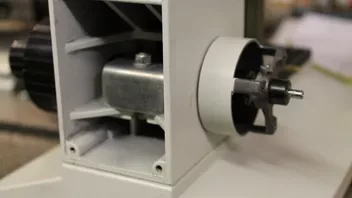

Einsetzen in den Stativhals und Justage der Endanschläge.

Montage des linken Grobtriebknopfes und des Feintrieblagers.

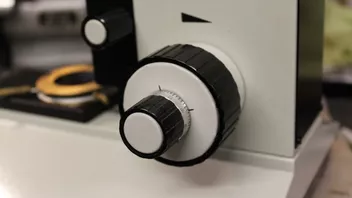

Anbau der Feintriebknöpfe.

VG
Bernd

Hallo Franz,

durch den Schnee im Januar hat sich diese Reparatur leider etwas verzögert. Gestern beim Mikrotreffen waren auch nicht die nötigen Werkzeuge zur Hand, also mußte ich es mitnehmen und weiß nun auch, wie die Bremse des Grobtriebes eingestellt wird.

Hallo Jorrit,

dieses schwarze Rohr mit dem Ausschnitt wird durch das Winkelblech geklemmt. Da muß wohl einer die Schraube zu doll angezogen haben, anders kann ich mir das auch nicht erklären.

VG
Bernd
