Tipps und Tricks rund um das Mikroskop: Justagearbeiten am Zeiss Standard 14/16/18

Guten Abend Foristen,

damit ein Mikroskop optimal funktionieren kann, sollte es an einigen Stellen richtig justiert sein. Dazu gehört, daß sich die Auflageflächen von Revolver, Tisch und Kondensorträger senkrecht zur optischen Achse befinden. Einige Teile sind zwar miteinander verstiftet, so daß nach einer Demontage nichts neu einjustiert werden muß, aber in manchen Fällen ist dies nun doch nötig.

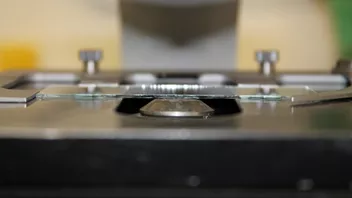

Eine einfache Überprüfung läßt sich durchführen, indem man sich das Spaltmaß zwischen einem Objektträger auf dem Tisch und der Oberfläche der Kondensorfrontlinse anschaut. Ist ein keilformiger Spalt zu erkennen, sollten die Parallelität zwischen Kondensorträger und Tischträger geprüft werden:

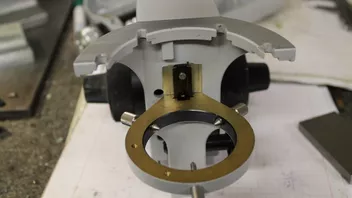

Für diese Kontrolle ist der Tisch abzubauen.

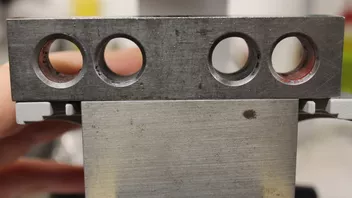

Ein keilförmiger Spalt weist darauf hin, daß der Kondensor also schief zur optischen Achse sitzt.

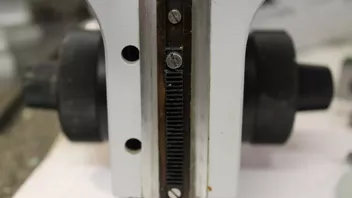

Korrigieren läßt sich das, indem man die Zahnstange vom Kondensortrieb entfernt und die Schrauben der Führungsschiene etwas lockert, so daß man sie zurechtrücken kann.

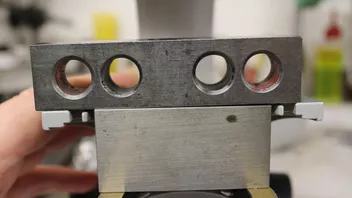

Bei der Überprüfung sollte kein keilförmiger Luftspalt mehr erkennbar sein.

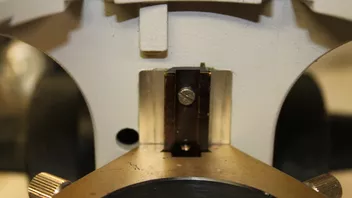

Die Zanstange kann dann auch wieder angeschraubt und der Kondensorträger angesetzt werden.

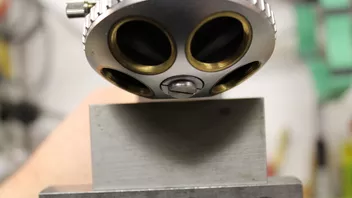

Die gleiche Kontrolle kann dann noch am Objektivrevolver durchgeführt werden.

Viele Grüße
Bernd

Hallo Hugo,

vielen Dank, in diesem Kreis zeige ich solche Sachen immer wieder gerne. Das Stativ, das hierbei Pate gestanden hat, dürfte dir vielleicht auch noch bekannt vorkommen.

Viele Grüße
Bernd

Hallo Franz,

du bist eben einer der wenigen, die diesen Aufwand noch zu schätzen wissen.

Viele Grüße
Bernd

Hallo Alfons,

zunächst einmal möchte ich dich in diesem Forum recht herzlich begrüßen!
Ob nun bei Zeiss, Leitz, Olympus, Nikon...., jedes Mikroskop hat eine optische Achse, die Auflageflächen der Objektive, des Kondensors und die Tischebene müssen senkrecht dazu liegen.
Und es ist richtig, die Stative sind aus einem Guss gefertigt, der zunächst krumme Flächen hat. Die Anlageflächen für die Anbauteile sind aber plan gefräst oder gar geschliffen und die Flächen liegen auch im rechten Winkel zueinander, so daß man in der Regel nicht mit Unterlegscheibchen arbeiten muß, um gewisse Schieflagen auszugleichen.
Zu deiner Frage, die ich hiermit nochmal zitiere:

Zitat

Und schon bei einem Junior frage ich mich, ob es richtig ist, wen ich zum Zentrieren der LED-Beleuchtung die 4 Schrauben im Fuß lockere und die Leuchtfläche in die Bildmitte bringe. Sollte ich da nicht besser am Kondensor, dessen Klapplinse etc. justieren?

Die Leuchtfläche einer LED über die Klapplinseneinstellung im Kondensor zu zentrieren ist jedenfalls nicht der richtige Weg. Was macht man denn, wenn der Kondensor gewechselt wird durch einen mit einer aufschraubbaren Frontlinse oder gar ohne Frontlinse?
Daher sollte sich die Leuchtfläche der LED bereits im Mittelpunkt der optischen Achse befinden, auch wenn kein Kondensor eingebaut ist. Nun ist beim Junior aber das Steckloch im Fuß für die Ansteckleuchten derart von der idealen opt. Achse entfernt, so daß die Verstellmöglichkeit nicht mehr ausreicht, wenn man die Schrauben vom Fuß etwas lockert. Für den Fall habe ich einst die Exzenterlösung geschaffen oder eine Zentrierfassung, welche diese Toleranz abfängt.

Viele Grüße
Bernd
